一、規格選用

單體式三角型上開天窗的洞口寬度為1500mm、1800mm、2000mm，洞口長度為3000mm、2500mm，窗體高度有460mm、530mm、580mm三種規格，整體窗體高度較矮，具有較好的抗風性能。關于每平方米重量、單體有效開口面積等參數，請參考22cj87-3《采光、通風、排煙天窗》圖集內容，免費高清下載地址：http://m.sdqie.cn/download/。

二、產品性能

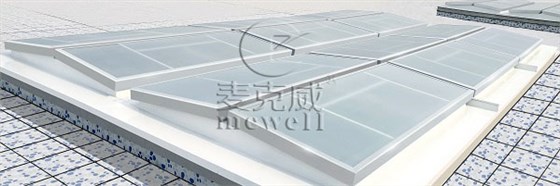

該三角型電動采光排煙天窗的窗扇與屋面成25°，夏季利于排水、冬季不易積雪。其開窗器可采用推桿式、卷軸式或隱藏式，選用卷軸開窗器，停電時有應急啟閉功能，傳動采用雙齒條、雙支點結構，增強抗風性。窗扇為斷橋鋁型材或專用鋁型材，結構排水，四角無縫焊接，采光材料可選用聚碳酸酯陽光板（PC陽光板）、FRP板材（單層/雙層）或安全玻璃，具有良好透光效果。

此外，22cj87-3《采光、通風、排煙天窗》圖集還對三角型上開窗平、立、剖面圖、節點圖有詳細解析說明，對于天窗設計具有參考意義。
